CST Studio Suite 2022 (含安装教程)

CST Studio Suite 2022 (含安装教程)

评分:7.4
  • 软件大小:6.4 GB
  • 软件语言:简体中文
  • 软件等级:
  • 软件类别:图像处理
  • 软件性质:PC电脑软件
  • 软件版本:v1.0
  • 运行环境:winAll
  • 授权形式:免费下载
  • 更新时间:2022-09-10 08:21:45
  • 软件介绍
CST2022下载是我目前使用过几款比较良心的软件应用产品了,最主要的是居然不收费,而且也不需要让你下载其他的无用插件或者产品,这点用起来体验真的很棒,解决了我很大的问题,相比有一些网友已经等不及要体验这款软件了,小编为广大网友提供CST2022下载下载,并且可以为使用这款软件的用户提供相关教程以及安装方法,希望可以帮到各位需要此软件的网友。
CST Studio Suite 2022简称CST2022,是一款功能强大的三维全波电磁场仿真软件,它基于完备的时域和频域全波算法、包含各类天线/RCS、EMC/EMI、场路协同、电磁温度协同和高低频协同仿真功能,可以帮助用户轻松设计想要的内容。同时CST Studio Suite 2022的使用将为用户提供产品上市的助力,能够有效缩短开发周期,并能够充分降低开发成本,它的仿真是使用虚拟原型,产品可以作为真实系统的一部分进行模拟,以分析其安装性能并验证它们是否符合合法的电磁兼容性 (EMC) 和暴露限制,从而可能避免耗时的重新设计或代价高昂且令人尴尬的召回。最重要的就是CST Studio Suite 2022卓越的CAD和EDA数据导入,它可以针对CST Studio Suite模型的几何尺寸或材料属性进行参数设置功能,为电磁系统和设备提供了自动优化例程,这一点尤其重要,因为即使一个损坏的元素也可以阻止整个部分的使用。

  CST2022最新版

CST Studio Suite 2022安装教程(附破解教程)

1.解压安装包



  2.运行setup



  3.如未安装VisualC++,选择Install以继续



  4.Next



  5.更改安装目录,C盘空间有限的情况下,建议安装在D盘



  6.选择安装类型,这里选择默认的Typical类型,并点击Next



  7.Install



  8.提示安装Matlab插件,选择Yes



  9.安装ing…



  10.安装完成,务必把这个√去掉(重要!),点击Finish完成

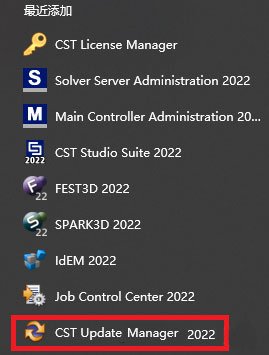

  11.打开Windows开始菜单->运行CST Update Manager 2022就完成啦



CST Studio Suite 2022建立工程教程

和HFSS不太一样,CST的工程是基于模板的。当然也可以不基于模板,只不过这样方便很多而已。首先新建一个模板。



  这里以周期阵列天线(Array Antenna)和超表面单元(Metasurface)单元为例,所以这里选择微波和射频大类,再选择周期结构,点下一步。



  选择建立单元。



  选择第二个,基于相位分析。



  选择频域分析。在这类设计中,选择时域分析会比较慢,同时结果不太精确。



  这里设置默认的单位格式,比如长度,频率等,例子中的频率为GHz,如果要设计的是太赫兹的东西,可以改成THz。



  设置求解的频率范围,同时设置要查看的场,这里我设置了E场和H场。下面是求解的场的频率,默认是最小频率点,最大频率点,和中间频率点,这里不用管,仿真的时候可以手动设置自己想要的频率点的。最后再勾选计算计算反射率、透光率和吸光度。



  到这就结束了,可以修改这个模板的名字。



  然后就进到了软件界面。最好先保存一次工程文件!



功能优点

1.造型

  cst studio suite 2022最新版提供了功能强大且完全参数化的CAD界面,用于构造和编辑仿真模型。

  导入和导出工具意味着可以从各种CAD和电子设计自动化(EDA)软件中导入模型。到SOLIDWORKS的全参数双向链接意味着可以将其中所做的设计更改直接导入回SOLIDWORKS项目中,反之亦然。

  2.用料

  在许多应用领域,例如磁学,光子学和生物物理学,由于复杂的非线性材料特性而产生了典型的电磁效应。包含许多材料模型,可以模拟大量现象,包括等离子体和光子效应,铁磁,二次电子发射和生物加热。

  3.身体模型

  电磁场在人体中的相互作用是许多设备的关键设计考虑因素,并同时影响产品性能和安全性,尤其是在医疗保健和生命科学领域。 包括基于体素的模型和基于CAD的身体模型,它们具有详细的内部结构以及逼真的EM和热特性,从而可以考虑人体。

  4.网格划分

  精确的网格划分是仿真过程的重要组成部分。提供快速,自动的网格划分,网格细化和自动调整功能,以提高模型关键部分的网格质量。 使用的专有完美边界近似(PBA)?保留了与传统楼梯网格相关的速度优势,即使对于具有数十亿个网格单元的模型也是如此,但允许对弯曲的结构和复杂的CAD数据进行精确建模

CST 2022新增功能

高级建模、原理图和后处理

  建模叠层折弯增强功能

  原理图可用性增强功能,如分层 Design Studio 块和 MDIF 块

  专用 5G 后处理

  人体模型库和生物电磁学的其他增强功能

  天线和微波零部件设计

  天线阵列工作流程和解算器增强功能

  六边形单元单元格的本征模式分析支持

  几何参数和后处理微调的灵敏度分析

  电子

  支持 PCBS 中的非圆形钻头形状

  DDR4 分析改进

  IBIS 和 IBIS-AMI 缓冲模型 – 包括改进和零部件库示例

  适用于千分尺系列半导体设备的漂移扩散解算器。

  通信和检测

  网格化稳健性和性能改进

  时间域解算器性能改进:带 MPI 的 MatrixCalc、GPU 上的 3D 现场监视器、总体性能改进

  干涉任务工作流程和性能改进

  积分方程式解算器支持薄平面的电子、NFS 和对称平面

  渐近解算器通道脉冲响应 (CIR)、范围/多普勒图

  电磁兼容性和干涉 (EMC/EMI)

  pRLC 解算器 – 开放边界和改进的电容结果

  直接访问 Design Studio 中的 IDEM 配件

  在 Design Studio 中通过 FFT 窗口减少瞬时任务的光谱泄漏

  带频率域解算器的薄面板支持

  仿真加速,适用于复杂的双向电缆 o 仿真

  电动驱动设计

  高效的端绕仿真(宽带)

  动力总成系统仿真,部分 RLC 解算器现在支持交换格式的 Linux。

  动力传动系统仿真显著提高了速度
